一、用途

　　本裝置適用于煤礦井下及其周?chē)橘|(zhì)中含有甲烷、煤塵等混合性氣體的環境中，對額定電壓10(6)kV、額定頻率50Hz、額定功率2500Kw以下的高壓水泵等鼠籠式交流異步電動機進行降壓、限流起動，起動結束后由高壓真空接觸器旁路短接電抗器。與KJ系列煤礦井下電力電網監控系統連接，可以實現遠程監測及控制，實現無人值守等現代化管理。

　　二、特點

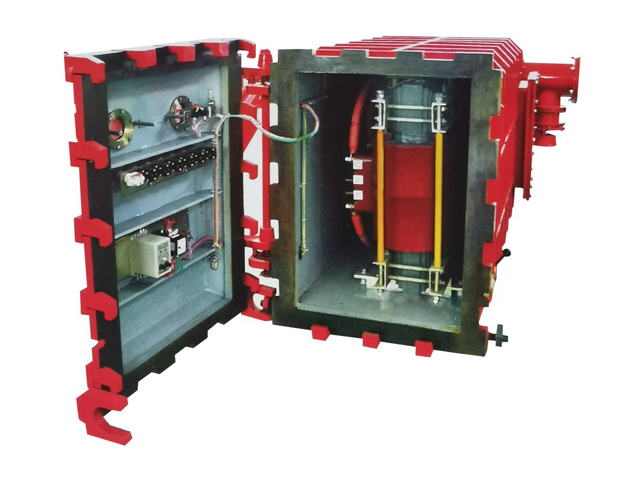

　　1、快開門、小車式機芯結構，模塊化設計，檢修、更換方便快捷；

　　2、電抗器本體采用環氧樹脂澆注，耐壓等級高。有超溫保護模塊，避免電抗器過熱燒毀；起動阻抗可調整，適應多種負載類型，電網沖擊小，起動性能優良、可靠；

　　3、采用了中文漢顯微電腦綜合控制器，顯示直觀、調整簡單，旁路切換模式有時間模式、電流模式，具有電抗器溫度超限檢測、旁路接觸器故障檢測、起動與工作電流顯示、本機故障切斷前級電源功能；

　　4、控制器具有自檢、故障自診斷、事件長期記憶功能，抗干擾能力強，并具有密碼保護功能，防止非授權修改；

　　5、配備標準RS485通訊接口，能實時主動上傳參數、事件、故障信息等，很方便實現組網和網絡通訊，實現遙測、遙控、遙信、遙調等四遙功能，提高煤礦井下供電系統的集中化、智能化、信息化管理和調度。

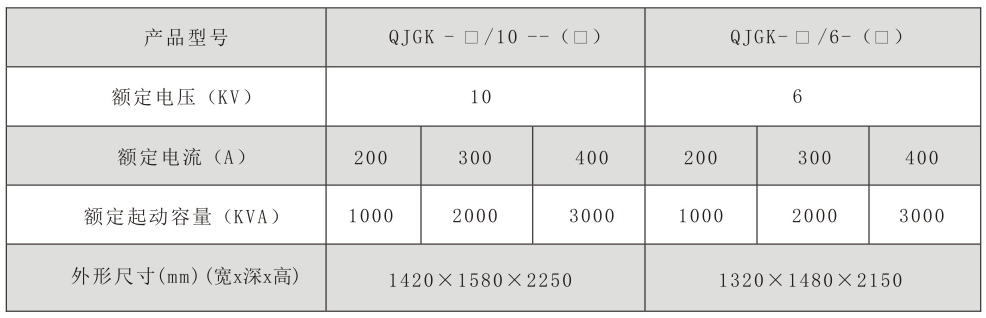

　　三、技術參數
