用途

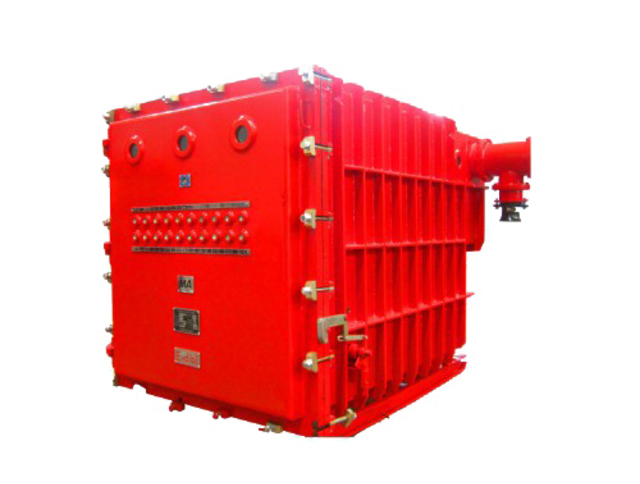

　　本礦用隔爆兼本質安全型高壓真空交流軟起動器(以下簡稱軟起動器)。

　　主要適用于煤礦瓦斯氣體環境下，對額定電壓10KV (6KV)、頻率50Hz、額定電流400A以下的三相交流中性點不直接接地的供電系統中頻繁起動的高壓電動機的重負荷軟起動、軟停止進行控制和保護。

　　主要特點

　　本軟起動器設計結構合理，功能齊全，機芯采用國外原裝進口器件，能夠精確控制起動電流，減小或避免對電網和機械的沖擊;采用電壓斜坡起動，可以實現軟起動和軟停止;并設計有近控、遠控、快開門，功能齊全，動作可靠。具體如下:

　　1、控制原理:晶閘管串聯，微機控制晶閘管觸發角，實現平滑交流調壓，用電流、電壓閉環反饋控制，實現全數字化控制。起動時間、停止時間和初始電壓均平滑可調。限流范圍為1 ~ 4倍平滑可調。有脈沖突跳功能，可克服高靜摩擦負載。有軟停止功能，可克服泵停機時的水錘效應。有大電流斷開功能，電流過大時晶閘管自動斷開。

　　2、整體結構分 為機芯小車和殼體兩大部分，機芯小車上的可控硅、接觸器等主要元器件可以拉出殼體外，維修方便。

　　3、前門為半快開門。

　　有自診斷功能，過流、欠流、短路、漏電、絕緣監視、欠壓、過壓、斷相、零序接地、電子保險等保護功能。

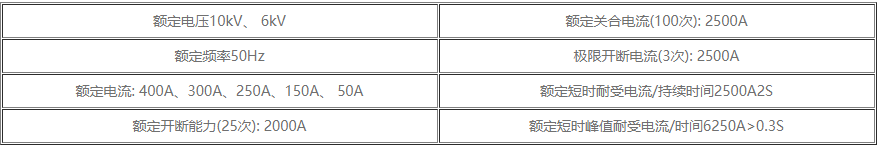

　　主要參數
