一、用途

　　本系列高壓真空配電裝置適用于煤礦井下及其周?chē)橘|(zhì)中含有甲烷、煤塵等混合性氣體的環境中，對額定電壓10KV或6kV、額定頻率50Hz、額定電流至630A的三相交流中性點不直接接地的供電系統進行控制、保護和測量。并且可作為不頻繁直接起動高壓電機之用。本配電裝置分為A、B、C、D四種結構形式，以滿足受電、聯絡、饋電、聯臺等不同方式的使用。與KJ系列煤礦井下電力電網監控系統連接，可以實現開關設備的遠程監測及控制，實現無人值守等現代化管理。

　　二、功能與特點

　　1、采用先進的快開門、手車式機芯結構，互換性強，操作輕便快捷，主回路鍍銀處理，回路電阻??；

　　2、配備有十年免維護永磁操作機構，采用雙穩態雙線圈，合分閘獨立控制；智能控制器采用單片機與IGBT功率模塊，動作迅速、可靠；單軸直動機構設計，三相同期性好，在額定電流范圍內可頻繁操作；

　　3、先進的32位ARM芯片綜合保護，具有三段式電流保護（短路、過流、過載）、過電壓、欠電壓、選擇性漏電保護、三段式零序電流保護、三相不平衡、短路小延時、絕緣監視、故障記憶，故障自診斷等多種保護功能。具有三相電度計量功能；

　　4、中文液晶實時顯示三相電壓、電流、零序電壓、電流、開關合分閘狀態、功率因素、有功、無功、電度等參數；保護數設置范圍廣，設置靈活（可數字直接輸入）,并具有密碼保護功能，防止非授權修改；

　　5、配備標準RS485通訊接口，能實時主動上傳參數、事件、故障信息等，很方便實現組網和網絡通訊，實現遙測、遙控、遙信、遙調等四遙功能，提高煤礦井下供電系統的集中化、智能化、信息化管理和調度。

　　6、裝置設有可靠完善的機械、電氣閉鎖（外控、風電、瓦斯等）接口；設有觀察窗和照明燈，方便觀察開關內部工況。設有應急分閘裝置，用于應對各種突發故障；

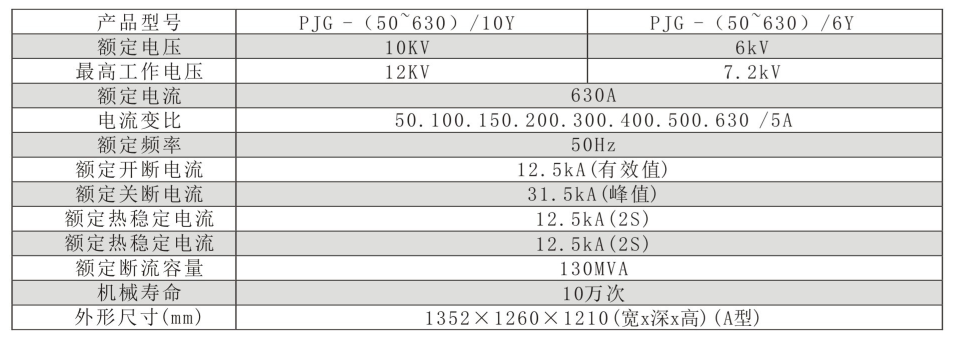

　　三、主要技術參數
