一、用途

　　本裝置主要用于額定電壓為660V,頻率為50HZ的煤礦井下局部通風機的轉速調節，適用于頻繁起動場合，具有起動平穩，起動電流小等特點。本裝置有調速、控制、保護及通訊等四大功能。與KJ系列煤礦井下電力電網監控系統連接，可以實現開關設備的遠程監測及控制，實現無人值守等現代化管理。

　　二、結構特征

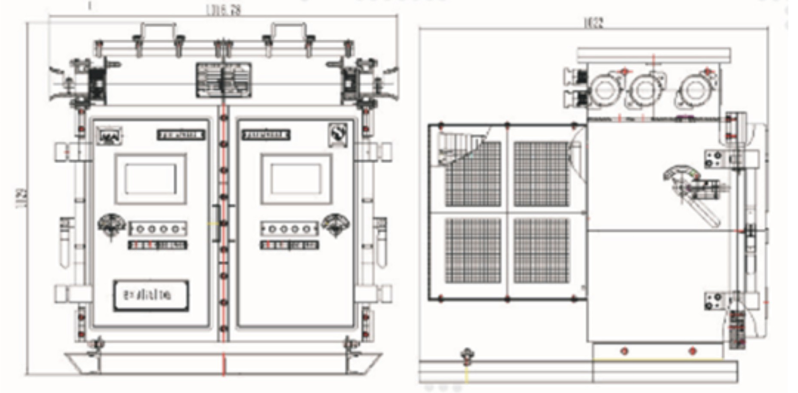

　　該調速器分為兩個腔體分上下層，上層為接線腔，下層為調速裝置控制腔。接線腔內共有18個接線接線柱、4個9芯端子，其中6個M12的接線柱為進線接線柱，12個M10的接線柱為出線接線柱，4個9芯端子為控制接線柱。接線腔后側有電纜引出裝置，主回路大引入電纜外徑為45mm;控制回路大引入電纜外徑為直徑16mm;調速器控制腔內有調速組件、控制電路、電抗器、控制變壓器、本安電路、控制顯示板等部件。

　　三、功能與特點

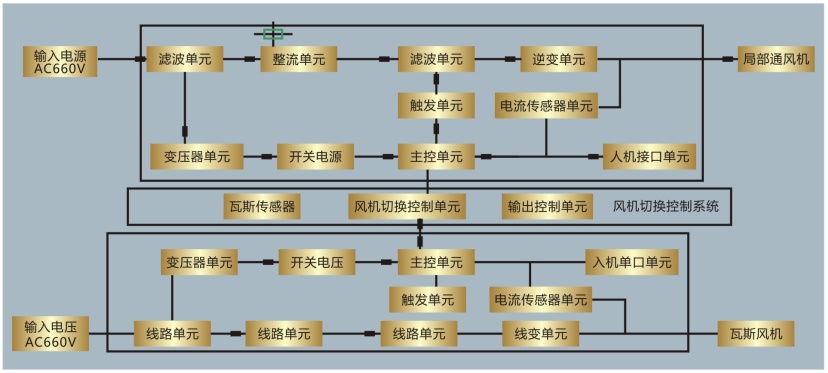

　　1、為解決煤礦井下局部通風機恒速運轉而造成的“一風吹”排放瓦斯而導致主巷道內瓦斯?jié)舛瘸迒栴}，我公司研制開發了隔爆兼本質安全型雙電源雙變頻調速器，裝置為一體式的兩個獨立的隔爆箱設計，它擁有兩套相對獨立的變頻控制系統，并將兩套的變頻控制系統和雙機切換控制系統融為一體，雙電源雙變頻調速器可同時控制兩臺通風機，兩臺通風機可互為備用，也可分為一主一從。這兩套變頻控制系統都能根據瓦斯?jié)舛茸兓詣诱{(diào)節通風機轉速，依需供風，并且在瓦斯?jié)舛炔怀薜那闆r下，可以任意自動切換，切換方式靈活

　　多樣且安全可靠，這樣就可以保持工作面的持續供風。確保瓦斯的安全排放，真正實現了“雙機熱備”。

　　2、采用原裝進口機芯，先進的IGBT功率模塊，功率損耗低，配置先進。

　　3、采用真空熱管自然散熱，熱交換效率高，散熱器散熱量大，重量輕。

　　4、裝置操作面板具有良好的人機對話功能，顯示各項運行參數等。

　　5、裝置具有過壓、欠壓、過載、短路、缺相、過熱、漏電閉鎖和漏電保護等功能，并具有故障記憶和查詢功能。

　　6、裝置遠控回路為本質安全型電路，開路電壓DC15.5V,短路電流10mA。

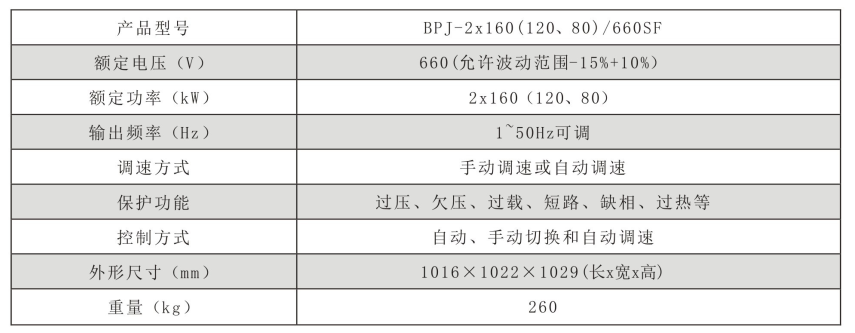

　　四、主要技術參數
