一、用途

　　本裝置適用于煤礦井下及其周圍介質中含有甲烷、煤塵等混合性氣體的環境中，對額定電壓1140(660)V、額定頻率50Hz、額定電流至120(80)A的對旋風機（軸流風機）進行起動、停止控制及線路保護。能實現采掘工作面雙風機雙電源自動切換；也可直接對三相交流異步電動機或交流雙繞組雙速電動機進行起動、停止、正反轉、雙速切換等控制。與KJ系列煤礦井下電力電網監控系統連接，可以實現開關設備的遠程監測及控制，實現無人值守等現代化管理。

　　二、功能與特點

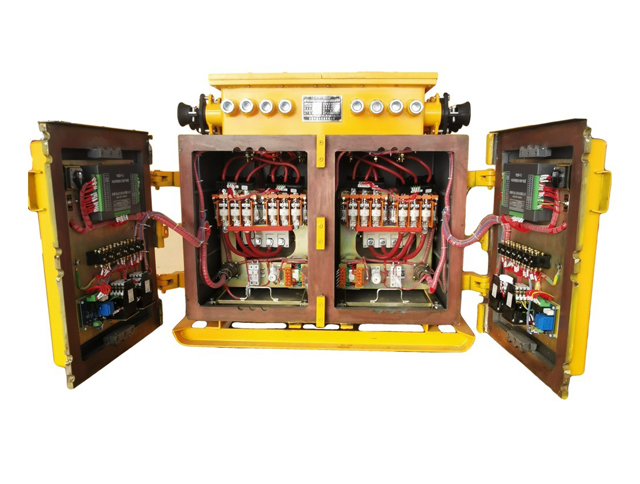

　　1、采用一體式的兩個獨立的隔爆箱，雙回路雙保護具備“雙機熱備”功能，可以實現不停機檢修或多級聯控。平移式快開門結構，模塊化機芯設計，檢修、更換方便快捷，具有送電手柄位置閉鎖裝置，防止誤操作；

　　2、先進的32位ARM芯片綜合保護，具有短路、過流、過載、過電壓、欠電壓、選擇性漏電保護、零序電流保護、三相不平衡、絕緣監視、故障記憶，故障自診斷等多種保護功能。具有漏電閉鎖、風電瓦斯閉鎖、三相電度計量功能；

　　3、中文液晶實時顯示三相電壓、電流、零序電壓、電流、功率因素、電度數、主輔機工作模式、合分閘狀態等參數；

　　4、保護參數設置范圍廣，設置靈活（可數字直接輸入）,并具有密碼保護功能，防止非授權修改；

　　5、配備標準RS485通訊接口，能實時主動上傳參數、事件、故障信息等，很方便實現組網和網絡通訊，實現遙測、遙控、遙信、遙調等四遙功能，提高煤礦井下供電系統的集中化、智能化、信息化管理和調度。

　　6、裝置遠控回路為本質安全型電路，方便對接各種本安設備，開路電壓DC15.5V,短路電流10mA。

　　7、產品符合GB3836-2010、GB/T5590-2008新標準。

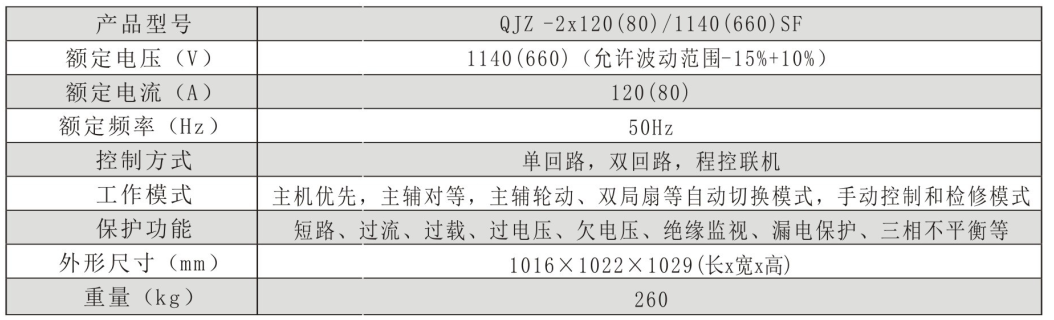

　　三、主要技術參數
